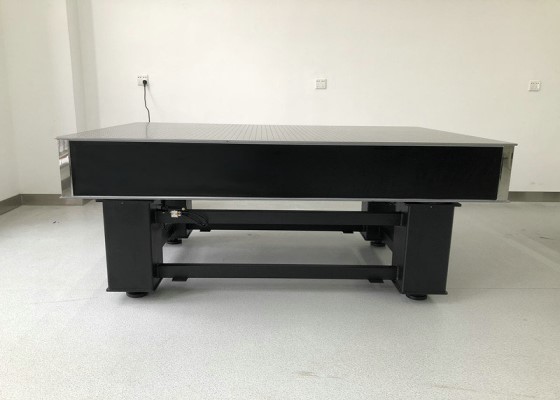

ZHWC无磁隔振光学平台

详细信息


ZHWC系列无磁隔振光学平台(分为无磁气浮隔振和无磁阻尼隔振)

产品特点:

■采用优质无磁304、316不锈钢,平台台面及支撑整体均不含磁性。

■无磁光学平台刚度强、重量重、结构坚固稳定。

■具有优异的减振性能及自动调节水平功能,气动元器件均采用德国原装进口FESTO产品。

■适用于光学实验、医学实验、精密仪器生产检测、航空航天等领域

技术参数:

■平面度:< 0.05mm/m2
■表面粗糙度:<0.8μm
■固有频率:1.0Hz~1.5Hz

■减振效率:x方向<5Hz时:86%~92%    y方向<5Hz时:84%~90%

                 x方向<10Hz时:90%~96%     y方向<10Hz时:88%~93%

■振幅:< 1.0μm
■重复定位精度:±0.05mm

■工作压力:0.35-0.6Mpa

■振幅:<1.2μm
■荷载能力:500kg/m²



产品型号

规格尺寸(mm)

台面厚度(mm)

台面重量(kg)

支撑腿数量

ZHWC-06-06

600×600×800

80

54

4

ZHWC-075-075

750×750×800

80

85

4

ZHWC-09-06

900×600×800

100

81

4

ZHWC-10-07

1000×700×800

100

105

4

ZHWC-10-08

1000×800×800

100

120

4

ZHWC-12-08

1200×800×800

150

144

4

ZHWC-15-09

1500×900×800

200

202

4

ZHWC-15-10

1500×1000×800

200

210

4

ZHWC-16-09

1600×900×800

200

216

4

ZHWC-18-12

1800×1200×800

200

324

4

ZHWC-20-10

2000×1000×800

200

300

4

ZHWC-20-12

2000×1200×800

250

360

4

ZHWC-24-12

2400×1200×800

250

432

4

ZHWC-30-10

3000×1000×800

250

480

4

ZHWC-30-12

3000×1200×800

300

576

4

ZHWC-30-15

3000×1500×800

300

720

6

ZHWC-35-12

3500×1200×800

300

672

6

ZHWC-35-15

3500×1500×800

300

840

6

ZHWC-40-15

4000×1500×800

350

960

6

ZHWC-42-15

4200×1500×800

350

1008

8

ZHWC-48-15

4800×1500×800

400

1152

8

ZHWC-50-15

5400×1500×800

450

1200

12

ZHWC-60-15

6000×1500×800

450

1440

12

各种尺寸,异形平台均可定制



ZHWC系列气浮光学平台选型表及参数:



台面规格

尺寸(mm)

载荷(kg)

支撑腿数量

支架宽度

06-06

600×600×800

800

4

120*120

075-075

750×750×800

800

4

120*120

09-06

900×600×800

800

4

120*120

10-07

1000×700×800

800

4

120*120

10-08

1000×800×800

800

4

120*120

12-08

1200×800×800

800

4

120*120

15-09

1500×900×800

1400

4

200*200

15-10

1500×1000×800

1400

4

200*200

16-09

1600×900×800

1400

4

200*200

18-12

1800×1200×800

1400

4

200*200

20-10

2000×1000×800

1400

4

200*200

20-12

2000×1200×800

1400

4

200*200

20-15

2000×1500×800

1400

4

200*200

24-12

2400×1200×800

1400

4

200*200

24-15

2400×1500×800

2000

4

200*200

30-10

3000×1000×800

2000

4

200*200

30-12

3000×1200×800

2000

4

200*200

30-15

3000×1500×800

2000

6

200*200

35-12

3500×1200×800

2000

6

200*200

35-15

3500×1500×800

2000

6

200*200

40-15

4000×1500×800

2500

6

200*200

42-15

4200×1500×800

2500

8

200*200

48-15

4800×1500×800

2500

8

200*200

50-15

5400×1500×800

2500

12

200*200

60-15

6000×1500×800

2500

12

200*200
