1.概述

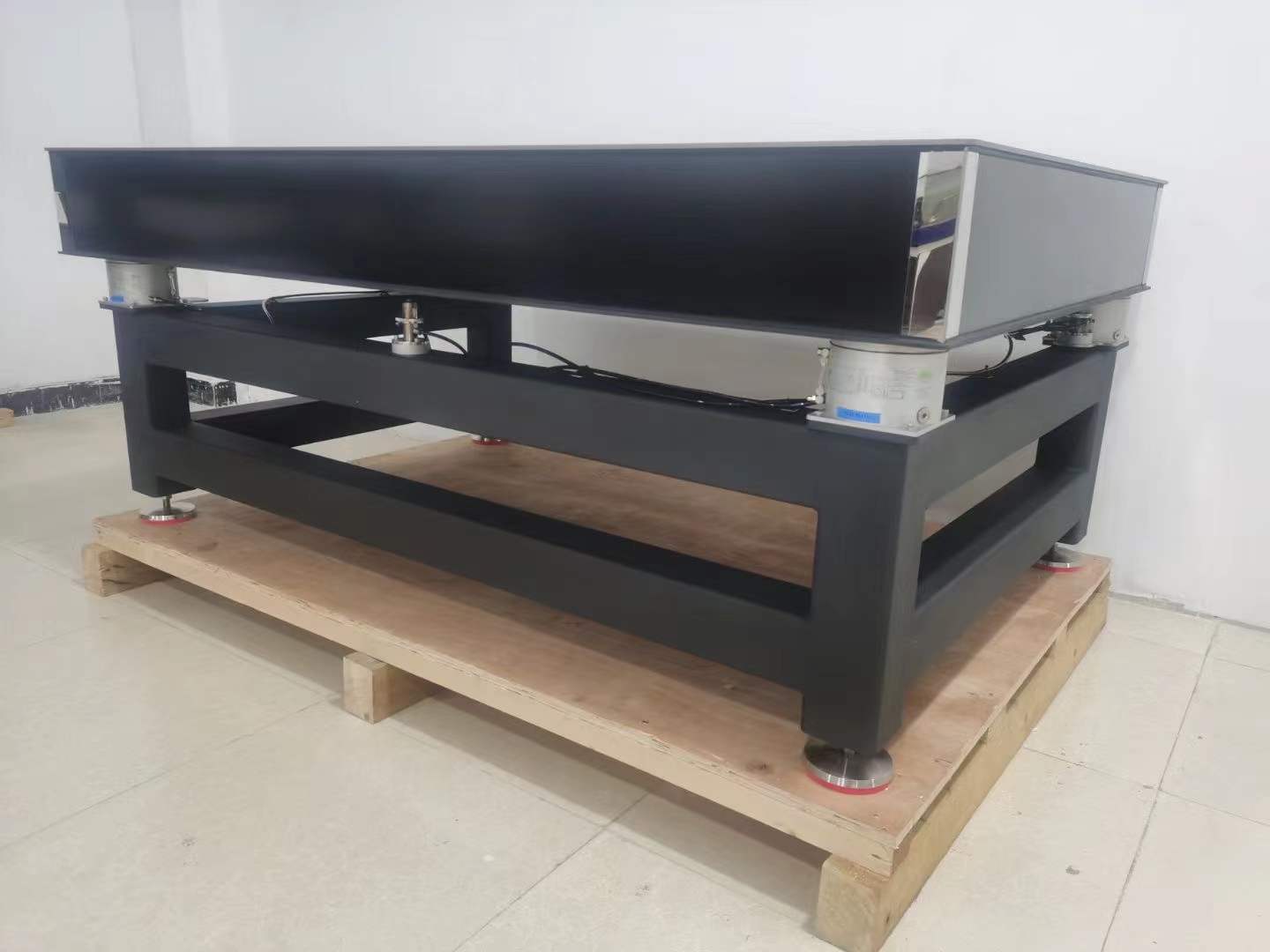

ZHZN精密阻尼系列结构上采用：国标阻尼隔振垫、整体焊接支架、标准不锈钢台面，整体高度800mm，分为台面和支架两部分。

台面整体为三层夹心式蜂窝结构，上台面材料为SUS440高导磁不锈钢，具有很好的耐腐蚀性能。厚度根据尺寸设计为：100/200/300mm，具有很好的硬重比和刚性。台面采用精密磨削工艺，台面的平面度达到0.05mm/600mm×600mm，台面上按照25mm×25mm孔距均布M6螺纹孔，方便安装各类滑台和调整架。

支架采用整体焊接四支撑结构（上方采用三加一调整高度机构），支架具有高度可调功能，可解决地面不平引起的支架扭曲，变形等现象。支撑腿上方及下方均采用阻尼隔振垫，具有较好的隔振性能，固有频率通常为8-12Hz。

2.功能特色

• 上台面SUS430高导磁不锈钢面包板。

• 采用国标（GB/T 20029-2005）规定的阻尼隔振垫，固有频率8-12Hz。

• 表面经过亚光处理，可有效减少杂散光。

• 整体焊接支架，刚性高，稳定性好。

• 侧面为黑色铝塑板，美观、实用，四角用不锈钢板包角。

• 教学和科研可兼顾的阻尼隔振光学平台。

3.主要性能指标

• 固有频率：8-12Hz，同负载和实际使用情况相关

• 平面度：0.05mm/600mm×600mm

• 上台面：6mm厚SUS440高导磁不锈钢

• 下底面：6mm厚碳钢，表面喷黑塑处理

• 台面厚度：100/200/300mm，详见选型表

• 台面加支架总高度800mm，总高度可调范围：-10~+15mm

• 孔距：25mm×25mm

• 边缘孔距边：37.5mm

• 孔径：M6

• 重量：100mm厚：约120Kg/m²；200mm厚：约140Kg/m²；300mm厚：约167Kg/m²

4.典型应用

中弘精密精密阻尼ZHZN系列产品刚性高、稳定性好、隔振效果突出，适合于绝大部分光学实验使用，能兼顾教学和科研领域的应用。
