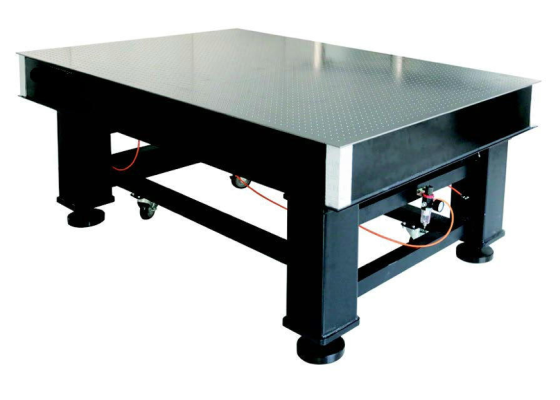

ZHQF-15-10 1500mm×1000mm气浮光学隔振平台

详细信息

 ZHQF-15-10 1500mm×1000mm科研级气浮光学隔振平台产品特点:

■中弘精密研发生产的科研级气浮光学隔振平台,能够满足精密负载对振动隔离需求,且面向大多数设备仪器提供通用化隔振解决方案,改善振动环境,以发挥设备仪器的最佳效能。

■适合于显微镜、光路测试、光学测量、激光干涉、激光扫描、光谱实验等领域应用。

■优异的隔振性能:内置精密空气弹簧隔振系统,具备优秀的固有频率,对多个方向的振动特别是垂直方向有着良好衰减效果,避免外界振动干扰设备仪器精度,提高仪器设备使用精度和使用效率。

■自动调节水平功能:放置负载的位置发生变化,平台迅速通过高精度阀门自动调整空气弹簧内部的气压,自动保持水平。气动元器件全部执行德国FESTO产品,标配优质超静音压缩机。

■台板采用钢制芯夹板结构,具有重量轻、高刚度、高阻尼等优点,上面板为icr17优质高导磁不锈钢,经精密研磨处理,平面度高,回旋打磨工艺清除毛边,达到无反射、亚光效果,面板具有M6螺孔阵列,易于固定光学元件。

■隔振支撑为优质钢管焊接而成,整体坚固可靠。
■工作压力为0.35~0.6Mpa,标准配置调压过滤阀将保证空气弹簧的长期有效工作,用户只需要将气管连接进气口,就能使装置正常发挥隔振功能,气源可通过小型空气压缩机或氮气瓶供给,便于在安静场合使用。



ZHQF-15-10 1500mm×1000mm科研级气浮光学隔振平台技术指标:

■平面度:≤0.05mm/m²

■表面粗糙度:≤0.8μm
■固有频率;x方向:1.2Hz~2.0Hz  y方向:1.2Hz~2.0Hz

■振幅:<1.2μm
■荷载能力:500kg/m²

■重复定位精度:±0.05mm

产品型号

规格尺寸(mm)

台面厚度(mm)

台面重量(kg)

支撑腿数量

ZHQF-06-06

600×600×800

80

54

4

ZHQF-075-075

750×750×800

80

85

4

ZHQF-09-06

900×600×800

100

81

4

ZHQF-10-07

1000×700×800

100

105

4

ZHQF-10-08

1000×800×800

100

120

4

ZHQF-12-08

1200×800×800

150

144

4

ZHQF-15-09

1500×900×800

200

202

4

ZHQF-15-10

1500×1000×800

200

210

4

ZHQF-16-09

1600×900×800

200

216

4

ZHQF-18-12

1800×1200×800

200

324

4

ZHQF-20-10

2000×1000×800

200

300

4

ZHQF-20-12

2000×1200×800

250

360

4

ZHQF-24-12

2400×1200×800

250

432

4

ZHQF-30-10

3000×1000×800

250

480

4

ZHQF-30-12

3000×1200×800

300

576

4

ZHQF-30-15

3000×1500×800

300

720

6

ZHQF-35-12

3500×1200×800

300

672

6

ZHQF-35-15

3500×1500×800

300

840

6

ZHQF-40-15

4000×1500×800

350

960

6

ZHQF-42-15

4200×1500×800

350

1008

8

ZHQF-48-15

4800×1500×800

400

1152

8

ZHQF-50-15

5400×1500×800

450

1200

12

ZHQF-60-15

6000×1500×800

450

1440

12

各种尺寸,异形平台均可定制
