ZHZN-24-15 2400mm×1500mm精密大型科研用阻尼隔振光学平台

详细信息

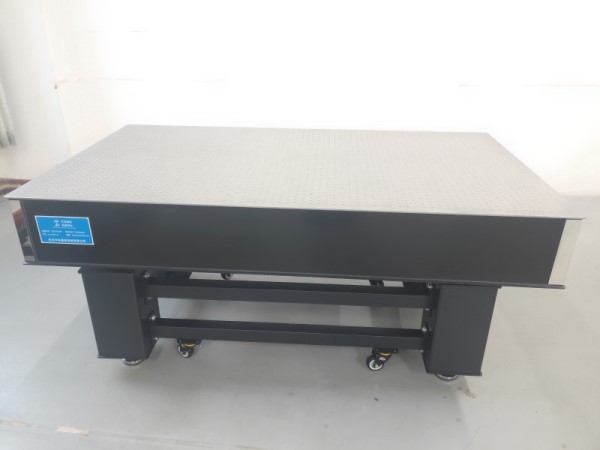

ZHZN-24-15 2400mm×1500mm精密大型科研用阻尼隔振光学平台

应用领域:

适合于现代光学、物理力学、激光电子、光通讯试验及仪器搭载等领域应用

产品特点:

■中弘精密依托于光电子产业科研工作人员背景,研发制造的表面带阵列螺纹孔的台桌型隔振光学平台,集成国标级阻尼橡胶垫,具有良好隔振效果。

■台板采用蜂窝芯夹板结构,具有重量轻、高刚度、高阻尼等优点,上面板为1cr17优质高导磁不锈钢,经精密研磨处理,表面平面度高。回旋打磨工艺清除毛边,达到无反射、亚光效果,面板具有M6螺孔,易于固定光学元件。

■高分子复合橡胶垫提供对高频振动的隔振能力。
■隔振支撑为优质钢管焊接而成,整体坚固可靠,可选用安装标准移动脚轮,方便在工作场所内移动。

■独特的水平调节机构,可以实现轻松水平调节的目的,稳定性能高。

技术指标:

■平面度:< 0.05mm/m2
■表面粗糙度:< 0.8μm
■固有频率;x方向:3.5Hz~6Hz   y方向:3.5Hz~6Hz
■振幅:< 5μm

■荷载能力: 800kg/m2
■重复定位精度:±0.05mm

产品型号:(接受客户任意规格定制生产)

产品型号

规格(mm)

支撑

平板厚度

台面厚度

螺孔/间距

ZHZN-06-06

600*600*800

4

6

50

M6/25*25

ZHZN-075-075

750*750*800

4

6

50

M6/25*25

ZHZN-09-06

900*600*800

4

6

80

M6/25*25

ZHZN-10-08

1000*800*800

4

6

100

M6/25*25

ZHZN-12-08

1200*800*800

4

6

100

M6/25*25

ZHZN-15-10

1500*1000*800

4

8

150

M6/25*25

ZHZN-16-10

1600*1000*800

4

8

150

M6/25*25

ZHZN-18-12

1800*1200*800

4

8

200

M6/25*25

ZHZN-20-10

2000*1000*800

4

8

200

M6/25*25

ZHZN-20-12

2000*1200*800

4

8

200

M6/25*25

ZHZN-20-15

2000*1500*800

4

8

200

M6/25*25

ZHZN-24-12

2400*1200*800

4

8

200

M6/25*25

ZHZN-24-15

2400*1500*800

4

8

200

M6/25*25

ZHZN-30-10

3000*1000*800

6

10

200

M6/25*25

ZHZN-30-12

3000*1200*800

6

10

200

M6/25*25

ZHZN-30-15

3000*1500*800

6

10

250

M6/25*25

ZHZN-35-12

3500*1200*800

6

10

250

M6/50*50

ZHZN-40-15

4000*1500*800

6

10

300

M6/50*50

ZHZN-45-15

4500*1500*800

6

12

300

M6/50*50

ZHZN-50-15

5000*1500*800

6

12

300

M6/100*100



台面细节图

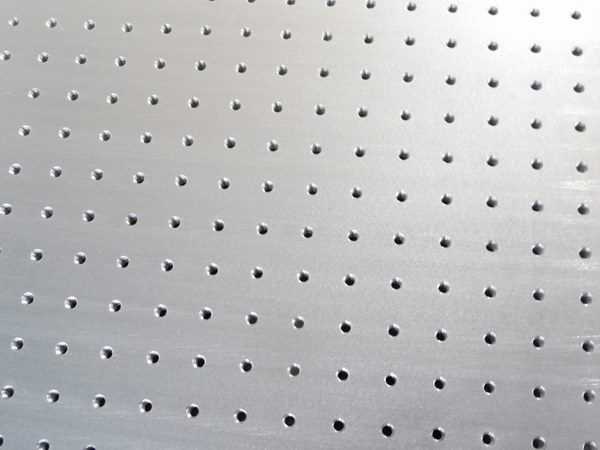

精密研磨处理

ZHZN-240-150 2400mm×1500mm精密大型科研用阻尼隔振光学平台(图1)

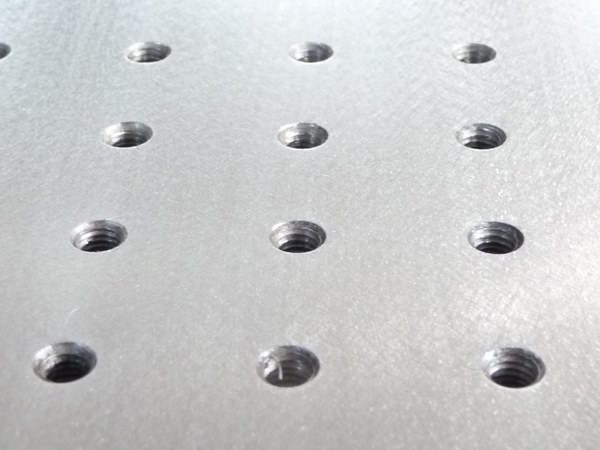

表面平整精度

ZHZN-240-150 2400mm×1500mm精密大型科研用阻尼隔振光学平台(图2)

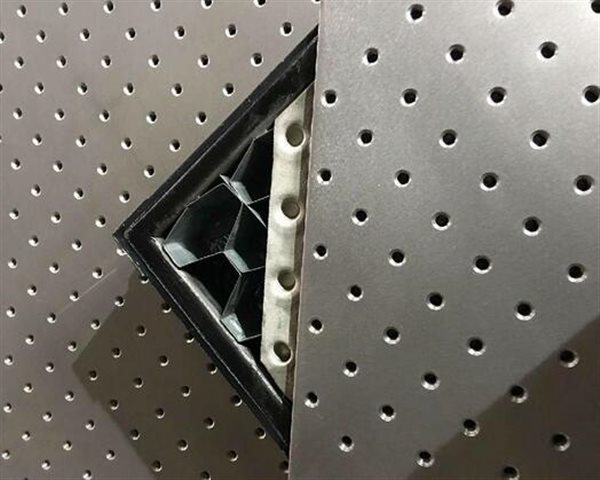

内核采用粘结蜂窝芯及隔离杯结构或焊接钢制蜂窝结构(用户可选)

ZHZN-240-150 2400mm×1500mm精密大型科研用阻尼隔振光学平台(图3)
