ZHZN-Z 系列锥形阻尼隔振光学平台

详细信息

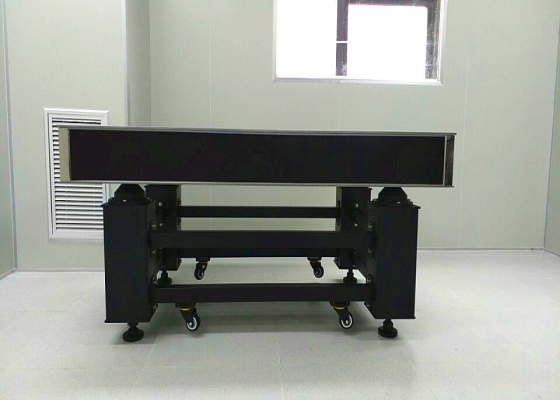

ZHZN-Z 系列锥形阻尼隔振光学平台

应用领域:

适合于现代光学、物理力学、激光电子、光通讯试验及仪器搭载等领域应用

产品特点:

中弘隔振研发制造的锥形阻尼隔振光学平台,组合蜂窝面板、精密橡胶阻尼隔震垫和锥形水平轴承调节机构,具有良好的缓冲、隔振效果。

■台板采用中弘隔振研发的特制真蜂窝结构,采用拉伸铝冲压成型,铝制蜂窝铝材料。因其具有高刚度低质量比率特点,能提高实验的精度、提供坚固安装平台的作用,其结构为蜂窝空心结构,包括上下面板、隔离杯和蜂窝状芯板;便于实验附件的固定安装等优点,上面板为icr17优质高导磁不锈钢,经精密研磨处理,表面平面度高。回旋打磨工艺清除毛边,达到无反射、亚光效果,面板具有M6螺孔(可定制螺孔),易于固定位移台、调整架、光学元件及系统。

■独特的锥形水平轴承调节机构,稳定性更高,优于普通阻尼支架,可以实现轻松水平调节。

技术指标:

■平面度:< 0.05mm/m2
■表面粗糙度:< 0.8μm
■固有频率;x方向:3.5Hz~6Hz   y方向:3.5Hz~6Hz
■振幅:< 5μm

■荷载能力: 800kg/m2
■重复定位精度:±0.05mm

产品型号:(接受客户任意规格定制生产)

产品型号

规格(mm)

支撑

平板厚度

台面厚度

螺孔/间距

ZHZN-Z-06-06

600*600*800

4

6

50

M6/25*25

ZHZN-Z-075-075

750*750*800

4

6

50

M6/25*25

ZHZN-Z-09-06

900*600*800

4

6

80

M6/25*25

ZHZN-Z-10-08

1000*800*800

4

6

100

M6/25*25

ZHZN-Z-12-08

1200*800*800

4

6

100

M6/25*25

ZHZN-Z-15-10

1500*1000*800

4

8

150

M6/25*25

ZHZN-Z-16-10

1600*1000*800

4

8

150

M6/25*25

ZHZN-Z-18-12

1800*1200*800

4

8

200

M6/25*25

ZHZN-Z-20-10

2000*1000*800

4

8

200

M6/25*25

ZHZN-Z-20-12

2000*1200*800

4

8

200

M6/25*25

ZHZN-Z-20-15

2000*1500*800

4

8

200

M6/25*25

ZHZN-Z-24-12

2400*1200*800

4

8

200

M6/25*25

ZHZN-Z-24-15

2400*1500*800

4

8

200

M6/25*25

ZHZN-Z-30-10

3000*1000*800

6

10

200

M6/25*25

ZHZN-Z-30-12

3000*1200*800

6

10

200

M6/25*25

ZHZN-Z-30-15

3000*1500*800

6

10

250

M6/25*25

ZHZN-Z-35-12

3500*1200*800

6

10

250

M6/50*50

ZHZN-Z-40-15

4000*1500*800

6

10

300

M6/50*50

ZHZN-Z-45-15

4500*1500*800

6

12

300

M6/50*50

ZHZN-Z-50-15

5000*1500*800

6

12

300

M6/100*100



台面细节图

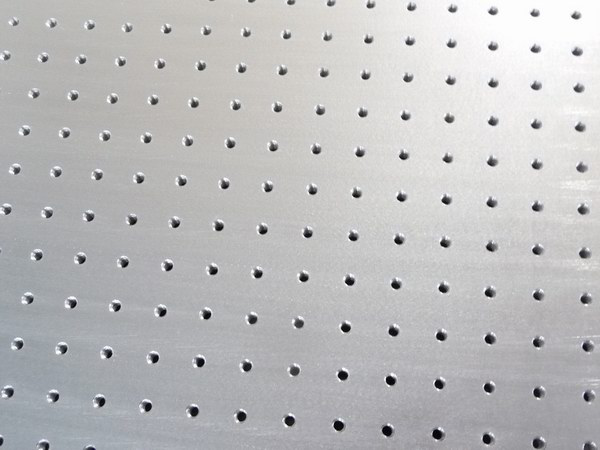

精密研磨处理

锥形阻尼隔振光学平台(图1)

表面平整精度

锥形阻尼隔振光学平台(图2)

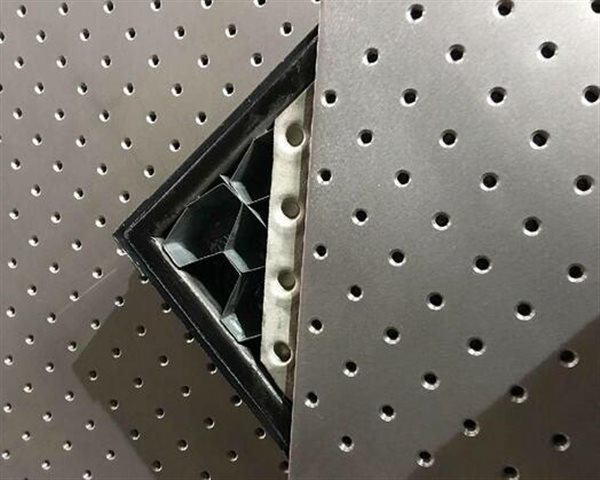

内核采用粘结蜂窝芯及隔离杯结构或焊接钢制蜂窝结构(用户可选)

锥形阻尼隔振光学平台(图3)









精细化打造最系统、最完善的隔振解决方案
