ZHFW-Z纯蜂窝粘接阻尼隔振光学平台

详细信息

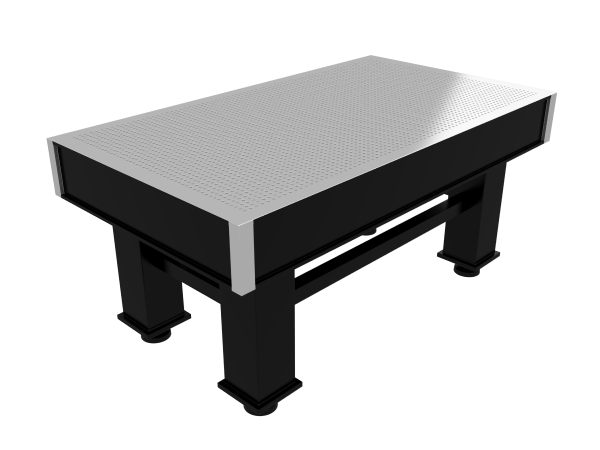

ZHFW-Z蜂窝阻尼隔振光学平台(可搭配阻尼/气浮隔振系统使用)

应用领域:

适合于精密仪器生产检测、医学实验、生物技术、航空航天实验等领域应用

产品特点:

■中弘精密依托于光电子产业科研工作人员,研发制造的高端领域科研级阻尼隔振光学平台,集成专业级精密阻尼减振器和标准阻尼隔振垫,具有高强度隔振效果。

■台板采用蜂窝芯夹板结构,具有重量轻、高刚度、高阻尼等优点,上面板为1cr17优质高导磁不锈钢,经精密研磨处理,表面平面度高。回旋打磨工艺清除毛边,达到无反射、亚光效果,面板具有M6螺孔,易于固定光学元件。

■高分子阻尼隔振垫提供对高频振动的隔振能力。
■框架为优质钢管焊接而成,整体坚固可靠,安装标准移动脚轮,方便在工作场所内移动。
■独特的水平调节机构,可以实现轻松水平调节的目的,稳定性能高。
■独特的弓型限位保护装置,确保平台移动或工作中安全。

技术指标:

■平面度:< 0.05mm/m2
■表面粗糙度:< 0.8μm
■固有频率;x方向:2Hz~4Hz   y方向:2Hz~4Hz

■台面内部支撑:纯蜂窝杯内芯支撑结构,粘接工艺,无焊接应力;

■蜂窝杯状芯板:内部蜂窝状芯板采用的是不锈钢 、铝板,镀锌板等防 腐材料,内芯密度≥250kg/m³;

■振幅:< 3μm

■荷载能力:800kg/m2
■重复定位精度:±0.05mm

产品型号:(接受客户任意规格定制生产)

产品型号

规格(mm)

支撑

平板厚度

台面厚度

螺孔/间距

ZHFW-Z-06-06

600*600*800

4

6

50

M6/25*25

ZHFW-Z-075-075

750*750*800

4

6

50

M6/25*25

ZHFW-Z-09-06

900*600*800

4

6

80

M6/25*25

ZHFW-Z-10-08

1000*800*800

4

6

100

M6/25*25

ZHFW-Z-12-08

1200*800*800

4

6

100

M6/25*25

ZHFW-Z-15-10

1500*1000*800

4

8

150

M6/25*25

ZHFW-Z-16-10

1600*1000*800

4

8

150

M6/25*25

ZHFW-Z-18-12

1800*1200*800

4

8

200

M6/25*25

ZHFW-Z-20-10

2000*1000*800

4

8

200

M6/25*25

ZHFW-Z-20-12

2000*1200*800

4

8

200

M6/25*25

ZHFW-Z-20-15

2000*1500*800

4

8

200

M6/25*25

ZHFW-Z-24-12

2400*1200*800

4

8

200

M6/25*25

ZHFW-Z-24-15

2400*1500*800

4

8

200

M6/25*25

ZHFW-Z-30-10

3000*1000*800

6

10

200

M6/25*25

ZHFW-Z-30-12

3000*1200*800

6

10

200

M6/25*25

ZHFW-Z-30-15

3000*1500*800

6

10

250

M6/25*25

ZHFW-Z-35-12

3500*1200*800

6

10

250

M6/50*50

ZHFW-Z-40-15

4000*1500*800

6

10

300

M6/50*50

ZHFW-Z-45-15

4500*1500*800

6

12

300

M6/50*50

ZHFW-Z-50-15

5000*1500*800

6

12

300

M6/100*100



台面细节图

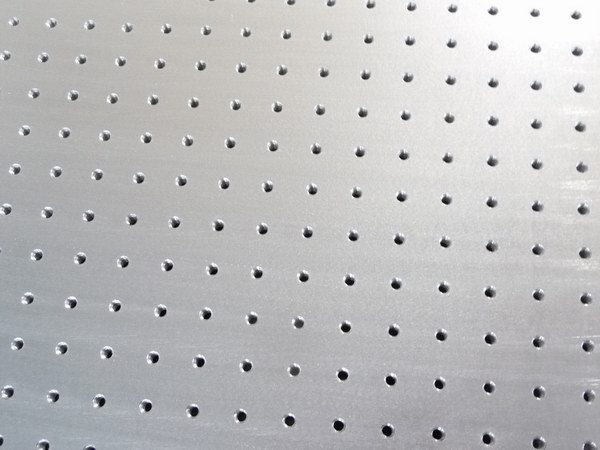

精密研磨处理

ZHZN-K科研阻尼隔振光学平台(图1)

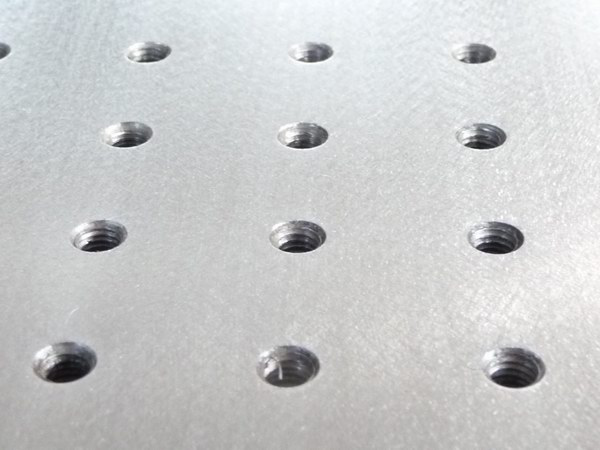

表面平整精度

ZHZN-K科研阻尼隔振光学平台(图2)

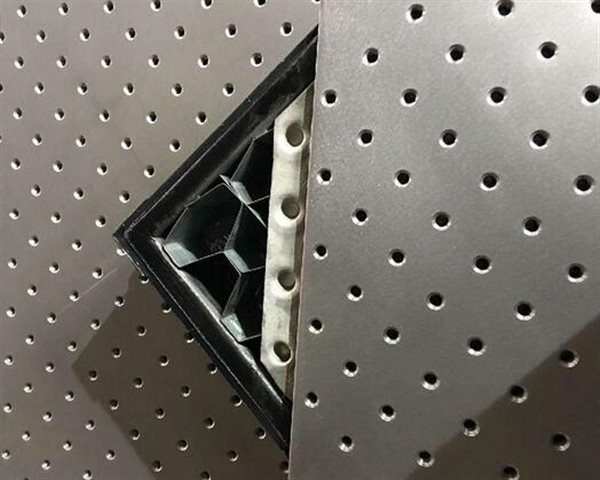

内核采用粘结蜂窝芯及隔离杯结构或焊接钢制蜂窝结构(用户可选)

ZHZN-K科研阻尼隔振光学平台(图3)







精细化打造最系统、最完善的隔振解决方案
