ZHFM-T-20-15 2000mm×1500mm可升降抬高蜂窝隔振光学面包板

详细信息

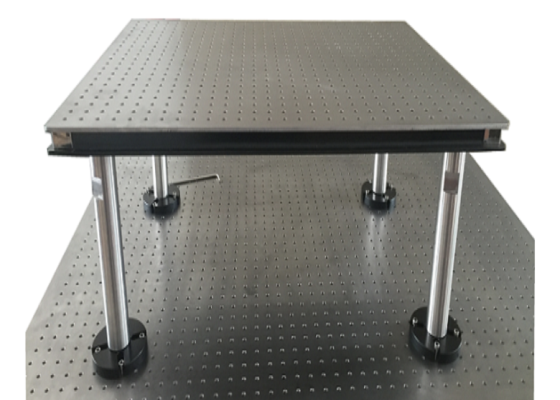

ZHFM-T-20-15  2000mm×1500mm大型科研可升降抬高蜂窝隔振光学面包板

产品介绍:

蜂窝结构隔振内芯,作为于光学实验、医学实验、精密仪器生产检测、航天航空实验等的载体,因其具有高刚度低质量比率特点,能提高实验的精度、提供坚固安装平台的作用,其结构为蜂窝空心结构,包括上下面板、隔离杯和蜂窝状芯板;便于实验附的固定安装,面板采用高导磁不锈钢(430),表面不生锈,保证了实验室清洁度;隔离杯采用的是拉伸铝冲压成型,可防止噪音在内部产生震荡给实验造成误差,同时能防尘、防水、防止小物品坠落到平台内部,便于清理;内部蜂窝状芯板采用的是梯形薄钢板相互対粘中间并夹有钢板形成的像蜂巢形状的结构,它能在降低芯板质量的情况下使刚度最大化。



产品特点:

■结构:蜂窝内核三层夹心结构

■表层板:4.0mm厚度430系列高导磁镍合不锈钢,沙化表面处理。

■边墙:2.0mm厚度碳钢包裹高阻尼处理木材,聚乙烯材料外包饰

■底板:4.0mm厚度碳钢氧化表面处理

■平面度:0.05mm每600mm*600mm

■固定螺孔:公制: M6螺孔 25mm栅格50mm边缘

               英制:1/4-20螺孔 1英寸栅格 1.5英寸边缘

■螺孔/内核密封:方便清洁的杯形柱状密封(深度25mm)

■阻尼形式:面包板标准阻尼形式

■定制外形:定制样式包括特殊的固定螺孔、不同的外形、通孔、大型仪器通过孔等,实现客户的各种需要。



ZHFM-T系列蜂窝光学面包板选型表及参数:

台面规格

尺寸(mm)

厚度(mm)

ZHFM-T10-07

1000×700×800

50/80/100

ZHFM-T10-08

1000×800×800

50/80/100

ZHFM-T12-08

1200×800×800

50/80/100

ZHFM-T15-09

1500×900×800

100/150/200

ZHFM-T15-10

1500×1000×800

100/150/200

ZHFM-T16-09

1600×900×800

100/150/200

ZHFM-T18-12

1800×1200×800

100/150/200

ZHFM-T20-10

2000×1000×800

150/200/250

ZHFM-T20-12

2000×1200×800

150/200/250

ZHFM-T20-15

2000×1500×800

150/200/250

可根据不同平台定制不同尺寸的蜂窝光学面包板。
